SpriteAnalyzerV2

SpriteAnalyzerV2(SA2)は UFOAnalyzerV2 V2.16以降によって作成することができる *clicks.csv を入力し、
複数地点の観測方位仰角から現象発生地点の緯度、経度、高度を求める三角測量ツールです。

*clicks.csv を作成すれば、高高度発光現象以外にも各種現象の位置を特定することができます。

- インストール

動作環境は Windows 2000/Xp/Vista です。
SonotaCo.comより SA2xxx.zip パッケージをダウンロードします。
パッケージを解凍してできる SA2ディレクトリを実行ディレクトリとなる適当なディレクトリ(C:\programfiles等)に配置します。
- 特別なインストール作業は不要で、SA2ディレクトリ内のSA2.exeを起動すると動作を開始します。
アンインスール時は SA2ディレクトリを削除してください。
SA2xxx.zip パッケージには日本地図が同梱されています。
- その他の地域で使用する場合
  - SonotaCo.com より地図データ GM*.zipを入手し、解凍してUO2ディレクトリに配置します。
  - Ground Mapシート上部で Base Mapとして指定してください。
  - 既存地図データがない地域で利用する場合には、SonotaCoまでご相談ください。

- 基本的な処理の流れ

複数地点の観測情報(UFOAnalyzerV2出力)である *clicks.csv を集め、特定のディレクトリに格納しておきます。
- UFOAnalyzerV2においてprofileを調整し、方位仰角が正確に測定可能な状態で、Viewシートの save click をオンにして画面上をクリックしてゆくことにより、M*clicks.csv がクリップ毎に入力ディレクトリに作成されます。
1.のディレクトリを Mainシートのcsv dir に指定します。
読み込み日付範囲を all/rage で指定し、read ボタンを押して csv を読み込みます。
読み込み後に自動的に同時観測の検出と三角測量計算が実行されます。
必要があれば、位置リスト上で右クリックして、測定点の対応関係を修正します。
write csv および write result で修正clicks.csv および三角測量結果を出力します。

- 操作説明

[Main シート]

in dir : "..."ボタンで csv を読み込む入力ディレクトリを指定します。サブディレクトリがある場合にはその全てが読み込み対象になります。

out dir : "..." ボタンでマップ, *ALL_clicks.csv,SA*.csv の出力先ディレクトリを指定します。

read clicks: 指定ディレクトリ内の全csvを込みこみ処理します。

write clicks: 現在表示中の全クリック情報を1つのファイル(*ALL_clicks.csv) に出力します。

*ALL_clicks.csv は単独で再読み込みできます。

write resut: 三角測量結果を SA*.csvファイルに出力します。

all : 入力ディレクトリ内の全レコードを処理対象にします。

range : 左の年月日指定欄の y1/m1/d1 ～ y2/m2/d1 (UTC) を処理対象とします。

GD : 三角測量を有効とする観測地点間の最低距離(km)を指定します。

DT : 三角測量を有効とする観測時刻差の最大値(秒)を指定します。

Qc : 有効と見なす観測方向の交差角下限を指定します。

TZ : SA2 における表示時刻に使用するタイムゾーン(秒)を指定します。

all on: レコードリストの * をすべてオンに設定します。

all off: レコードリストの * をすべてオフに設定します。

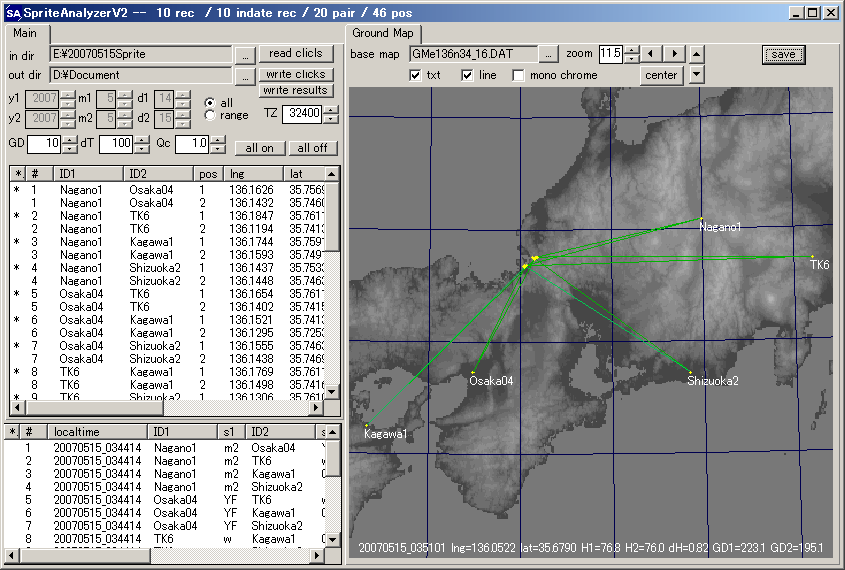

イベントリスト(下部) : GD,DTの条件下で、入力csv中で同時観測である可能性のある組み合わせが表示されます。

位置リスト(中央部) : 各イベントのにおける全測定位置の三角測量結果が表示されます。

イベントリストの# と位置リストの# が対応しています。
各リストはリスト上のクリックおよびコントロールキーを押しながらのクリックで、その表示有効無効(*列) を切り替えることができます。

[Ground Mapシート]

base map : 背景地図を選択します。パッケージ添付以外の背景地図はSonotaCo.comより入手してください。

zoom : 拡大率を指定します。

スピンボタン : 縦横に表示範囲を移動じつす。

center : 流星経路をできるだけ中心に表示します。

txt : 文字情報を表示します。

line : 観測方向線を表示します。

mono chrome : 図をモノクロ表示にします。

save : 図をファイルにbmp形式で格納します。

[測定点番号 pos の変更方法]

測定点番号posの対応が間違っている場合には、以下の処理で変更することができます。

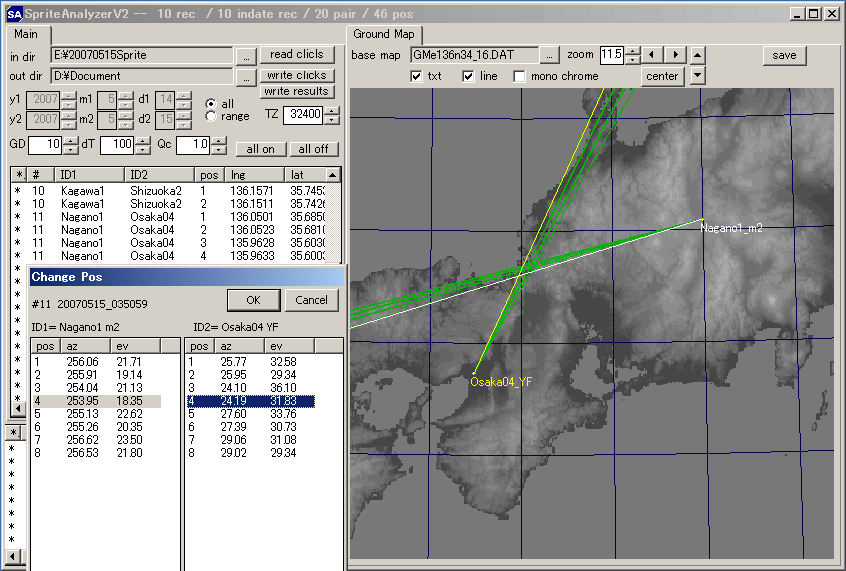

測定点リストで当該ペアの組み合わせの行を右クリックして、Change Pos ダイアログを開きます。
pos 列をダブルクリックすると変更可能になるので、正しい番号を入力して、リターンキーを押しで確定します。
- pos がだぶることのないように修正してください。
- 相手がいないものは、未使用の番号を指定して、ペアにならないようにしてください。
全体の対応が取れたら OK ボタンを押します。
行をクリックすると、それに対応した観測方向線が白または黄色でハイライト表示されます。

- データ形式

[* clicks.csv]

名称	単位	形式	意味	備考
Y_ut	year	d	観測年(UT)
M_ut	month	d	観測月(UT)
D_ut	day	d	観測日(UT)
h_ut	hour	d	観測時(UT)
m_ut	minute	d	観測分(UT)
s_ut	second	f	観測秒(UT)
x	pixel	f	測定点静止画上 x 座標
y	pixel	f	測定点静止画上 y 座標
az	deg	f	測定点方位 (N=0, E=90)
ev	deg	f	測定点仰角 (G=0, Z=90)
ra	deg	f	測定点赤経
dec	deg	f	測定点赤緯
lid	-	AN	観測サイト ID
sid	-	AN	カメラ ID
long	deg	f	観測点経度(E+)
lat	deg	f	観測点緯度(N+)
alt	km	f	観測点標高
-	-	u	観測点座標詳細情報1	UA2 V2.17
-	-	u	観測点座標詳細情報2	UA2 V2.17
-	-	u	観測点座標詳細情報3	UA2 V2.17

[イベントリスト]

名称	単位	形式	意味	備考
*	-	-	表示フラグ (*=表示, 空白=非表示)
#	-	d	ペア番号
localtime	-	YYYYMMDDhhmmss	観測時刻(地方時)
ID1	-	AN	観測点1 ID
s1	-	AN	観測点1 SID
ID2	-	AN	観測点2 ID
s2	-	AN	観測点2 SID
lng1	deg	f	観測点1 経度
lat1	deg	f	観測点1 緯度
alt1	m	f	観測点1 標高
lng2	deg	f	観測点2 経度
lat2	deg	f	観測点2 緯度
alt2	m	f	観測点2 標高

[測定点リスト, SA*.csv]

名称	単位	形式	意味	備考
*	-	-	表示フラグ (*=表示, 空白=非表示)
#	-	d	ペア番号
localtime	-	AN	観測時刻(地方時)
ID1	-	AN	観測点1 ID
ID2	-	AN	観測点2 ID
pos	-	d	測定点番号
lng	deg	f	発生位置経度
lat	deg	f	発生位置緯度
H1	km	f	観測点1 の仰角から計算した発生地点高度
H2	km	f	観測点2 の仰角から計算した発生地点高度
dH	km	f	H1 と H2 の差
Qc	deg	f	観測方向の交差角
gd1	km	f	観測点1 と発生地点間の地表距離
ld1	km	f	観測点1 と発生地点間の直線距離
gd2	km	f	観測点2 と発生地点間の地表距離
ld2	km	f	観測点2 と発生地点間の直線距離

- 改版履歴

V2.11 2013/2/10

bmpの保存方法を変更し、GetPixelをサポートしないPCでもセーブ可能とした。
地球の半径の近似式を改良した(v2.10以前は最大45m誤差が大きい可能性がありました)。

V2.10 2007/5

測定点番号変更機能を追加した。
組み合わせ選択条件にQc(観測交差角)を加え、指定各以下の組み合わせは表示しないようにした。
交差角が極めて小さい場合など1000km遠方となる組み合わせを表示しないようにした。
リストの表示内容を見直した。
条件設定変更時に地図を再描画するようにした。
ペア番号が条件設定変更毎に増加してしまうバグを修正した。
画面からはみ出したイベントがあると画面の移動ボタンが無視されるバグを修正した。
測定点リスト上のAz Evの有効数字を2桁とした。
結合ファイル ALL_clicks.csv および計算結果 SA*.csvの出力を可能とした。

V2.02 2007/5/27

イベントリストの右クリックを無効とした。

V2.01 2007/5/26

UA2 V2.17 の出力する緯度経度詳細情報が暗号化された *clicks.csv に対応した。
- 緯度経度詳細情報がない場合には可読部分を利用します。

V2.00 2007/5/23 初版作成

- 謝辞

本マニュアルでの動作例には、以下の方々の2007/5/15 の同時観測データを使用しました。ありがとうございました。

Nagano1(masuzawaさん)、TK6 (齊藤　直也さん) 、Osaka04(藤原康徳さん)

Kagawa1(三本松HS 三好さん) Shizuoka1(磐田南高校青島さん)
